从头开始了解和使用Hypervisor（第7部分）
导语：毫不夸张地说，学习完本文，你完全可以创建自己的虚拟环境，并且可以了解VMWare，VirtualBox，KVM和其他虚拟化软件如何使用处理器的函数来创建虚拟环境。
MSR位图
这里的一切都取决于你是否设置了基于控制的第28位主处理器，在支持“使用MSR位图”vm执行控件1-设置的处理器上，vm执行控件字段包括4个连续MSR位图的64位物理地址，每个位图的大小为1-KByte。不支持该控件的1-设置的处理器上不存在此字段。
在Intel SDM中，MSR位图的定义非常清楚，因此我只是从原始手册中复制了它们，在阅读它们之后，我们将开始实现并将其放入hypervisor中。
1.读取低MSR位图（位于MSR位图地址），对于每个MSR地址，该位包含一个位，范围为00000000H至00001FFFH。该位确定执行应用于该M00000000HSR的RDMSR是否导致VM退出。
2.读取高MSR的位图（位于MSR位图地址要再加上1024），对于C0000000H toC0001FFFH范围内的每个MSR地址，它包含一个位，该位决定应用于该MSR的RDMSR的执行是否会导致VM退出。
3.为低MSR写入位图（位于MSR位图地址加2048），对于每个MSR地址，该位包含一个位，范围为00000000H至00001FFFH，该位确定执行应用于该MSR的WRMSR是否导致VM退出。
4. 为高MSR写入位图（位于MSR位图地址加3072），对于C0000000H toC0001FFFH范围内的每个MSR地址，它包含一个位，这个位决定了WRMSR的执行是否会导致VM退出。
好的，让我们执行上面的语句，如果RDMSR或WRMSR中的任何一个导致VM退出，那么我们必须手动执行RDMSR或WRMSR并将结果设置到寄存器中，因此，我们具有管理RDMSR的函数，例如：
处理MSR读取
void HandleMSRRead(PGUEST_REGS GuestRegs)
{
MSR msr = { 0 };
// RDMSR. The RDMSR instruction causes a VM exit if any of the following are true:
//
// The "use MSR bitmaps" VM-execution control is 0.
// The value of ECX is not in the ranges 00000000H - 00001FFFH and C0000000H - C0001FFFH
// The value of ECX is in the range 00000000H - 00001FFFH and bit n in read bitmap for low MSRs is 1,
// where n is the value of ECX.
// The value of ECX is in the range C0000000H - C0001FFFH and bit n in read bitmap for high MSRs is 1,
// where n is the value of ECX & 00001FFFH.
if (((GuestRegs->rcx rcx rcx);
}
else
{
msr.Content = 0;
}
GuestRegs->rax = msr.Low;
GuestRegs->rdx = msr.High;
}你会看到，它只是检查MSR的完整性，然后执行RDMSR，最后将结果放入RAX和RDX中（因为非虚拟化的RDMSR会执行相同的操作）。
处理MSR写入
还有另一个用于处理WRMSR VM-Exit的函数：
void HandleMSRWrite(PGUEST_REGS GuestRegs)
{
MSR msr = { 0 };
// Check for sanity of MSR
if ((GuestRegs->rcx rcx rax;
msr.High = (ULONG)GuestRegs->rdx;
MSRWrite((ULONG)GuestRegs->rcx, msr.Content);
}
}该函数的功能很简单，到目前为止，你可能应该已经了解到，所有挂钩的RDMSR和WRMSR都应最终调用这些函数，但你真正值得尝试的一件事是避免在CPU_BASED_VM_EXEC_CONTROL中设置CPU_BASED_ACTIVATE_MSR_BITMAP，你将看到所有MSR读取和修改的过程将导致VM退出，其原因如下：
EXIT_REASON_MSR_READ EXIT_REASON_MSR_WRITE
此时，你必须将所有内容传递给上述函数并记录这些VM-Exit，以便可以看到Windows在hypervisor中运行时使用的MSR，但是正如我在上文中告诉你的那样，Windows执行了大量的MSR指令，因此它会使你的系统速度变慢。
好的，让我们回到MSR位图，我们需要两个函数来设置MSR位图的位，
void SetBit(PVOID Addr, UINT64 bit, BOOLEAN Set) {
PAGED_CODE();
UINT64 byte = bit / 8;
UINT64 temp = bit % 8;
UINT64 n = 7 - temp;
BYTE* Addr2 = Addr;
if (Set)
{
Addr2[byte] |= (1 << n);
}
else
{
Addr2[byte] &= ~(1 << n);
}
}用于检索特殊位的另一个函数：
void GetBit(PVOID Addr, UINT64 bit) {
UINT64 byte = 0, k = 0;
byte = bit / 8;
k = 7 - bit % 8;
BYTE* Addr2 = Addr;
return Addr2[byte] & (1 << k);
}现在该根据上面有关MSR位图的描述将所有内容收集到一个函数中了，以下函数首先检查MSR的完整性，然后更改目标逻辑内核的MSR位图。这就是为什么我们同时持有MSR位图的物理地址和虚拟地址，VMCS字段的物理地址和虚拟地址以简化操作的原因。如果它是低MSR的读入（rdmsr），则在MSRBitmap虚拟地址中设置相应的位，如果是低MSR的写入（wrmsr），则修改MSRBitmap + 2048（如Intel手册中所述）并精确对于高MSR（在0xC0000000和0xC0001FFF之间），情况也是一样，但不要忘记删减（0xC0000000），因为0xC000nnnn不是有效位:d。
BOOLEAN SetMSRBitmap(ULONG64 msr, int ProcessID, BOOLEAN ReadDetection, BOOLEAN WriteDetection) {
if (!ReadDetection && !WriteDetection)
{
// Invalid Command
return FALSE;
}
if (msr <= 0x00001FFF)
{
if (ReadDetection)
{
SetBit(vmState[ProcessID].MSRBitMap, msr, TRUE);
}
if (WriteDetection)
{
SetBit(vmState[ProcessID].MSRBitMap + 2048, msr, TRUE);
}
}
else if ((0xC0000000 <= msr) && (msr <= 0xC0001FFF))
{
if (ReadDetection)
{
SetBit(vmState[ProcessID].MSRBitMap + 1024, msr - 0xC0000000, TRUE);
}
if (WriteDetection)
{
SetBit(vmState[ProcessID].MSRBitMap + 3072, msr - 0xC0000000, TRUE);
}
}
else
{
return FALSE;
}
return TRUE;
}还要记住一件事，只有上述MSR范围当前在Intel处理器中有效，因此，即使任何其他RDMSR和WRMSR也会导致VM退出，但是此处的完整性检查是强制性的，因为客户可能会发送无效的MSR并导致整个系统崩溃（在VMX根模式下）!!!
关闭VMX并退出Hypervisor
现在该关闭我们的hypervisor，并将处理器状态重启为运行hypervisor之前的状态。
就像我们如何进入hypervisor（VMLAUNCH）的方式一样，我们必须将C函数与Assembly例程结合起来以保存状态，然后执行VMXOFF并释放所有先前分配的池，最后重启状态。
该例程的VMXOFF部分应在VMX Root操作中执行，你不能仅在其中一个驱动程序函数中执行__vmx_vmxoff，否则它会因为Windows关闭hypervisor，并且其所有驱动程序当前都在非root用户的VMX中执行其中的VMX指令就像VM-Exit，其原因之一是。
EXIT_REASON_VMCLEAR EXIT_REASON_VMPTRLD EXIT_REASON_VMPTRST EXIT_REASON_VMREAD EXIT_REASON_VMRESUME EXIT_REASON_VMWRITE EXIT_REASON_VMXOFF EXIT_REASON_VMXON EXIT_REASON_VMLAUNCH
要关闭hypervisor，最好使用IRP主要函数，在本例中，我们使用DrvClose，因为它总是在关闭设备的句柄时得到通知，如果你还记得上面的内容，则可以从设备中创建句柄使用CreateFile（DrvCreate），现在是时候使用DrvClose关闭句柄了。
NTSTATUS DrvClose(IN PDEVICE_OBJECT DeviceObject, IN PIRP Irp)
{
DbgPrint("[*] DrvClose Called !\n");
// executing VMXOFF (From CPUID) on every logical processor
Terminate_VMX();
Irp->IoStatus.Status = STATUS_SUCCESS;
Irp->IoStatus.Information = 0;
IoCompleteRequest(Irp, IO_NO_INCREMENT);
return STATUS_SUCCESS;
}上面的函数没什么特别的，只是Terminate_VMX()。
该函数类似于执行VMLAUNCH的例程，只是它执行的是VMXOFF。
void Terminate_VMX(void) {
DbgPrint("\n[*] Terminating VMX...\n");
int LogicalProcessorsCount = KeQueryActiveProcessorCount(0);
for (size_t i = 0; i < LogicalProcessorsCount; i++)
{
DbgPrint("\t\t + Terminating VMX on processor %d\n", i);
RunOnProcessorForTerminateVMX(i);
// Free the destination memory
MmFreeContiguousMemory(PhysicalAddress_to_VirtualAddress(vmState[i].VMXON_REGION));
MmFreeContiguousMemory(PhysicalAddress_to_VirtualAddress(vmState[i].VMCS_REGION));
MmFreeContiguousMemory(vmState[i].VMM_Stack);
MmFreeContiguousMemory(vmState[i].MSRBitMap);
}
DbgPrint("[*] VMX Operation turned off successfully. \n");
}如你所见，它在所有正在运行的逻辑内核上执行RunOnProcessorForTerminateVMX，然后使用MmFreeContiguousMemory为VMXON_REGION，VMCS_REGION，VMM_Stack和MSRBitMap释放分配的缓冲区。当然，在需要时将物理设备转换为虚拟设备。
请注意，如果你虚拟化了部分内核（不是全部），则必须自己修改此函数。
正如我告诉你的那样，在RunOnProcessorForTerminateVMX中，我们必须告诉我们的VMX根操作有关关闭hypervisor的信息，这是因为我们无法在此处执行任何VMX指令。很显然,如果没有任何机制来处理这种情况，VMX根操作可以阻止我们这个操作。
你可以使用多种方法来告知VMX根操作有关VMXOFF的信息，但在本例中，我使用了CPUID。
现在，你绝对知道执行CPUID会导致VM退出，现在在我们的CPUID退出处理程序例程中，我们管理每当执行RAX = 0x41414141和RCX = 0x42424242的CPUID时，你都必须返回true，并向调用者显示hypervisor需要关闭。
if ((state->rax == 0x41414141) && (state->rcx == 0x42424242) && Mode == DPL_SYSTEM)
{
return TRUE; // Indicates we have to turn off VMX
}还有另一种DPL检查：
ULONG Mode = 0; __vmx_vmread(GUEST_CS_SELECTOR, &Mode); Mode = Mode & RPL_MASK;
此检查确保具有RAX = 0x41414141和RCX = 0x42424242的CPUID在系统权限级别（内核模式）下执行，因此没有用户模式应用程序能够执行此任务。
即使执行了此检查，但没有此检查也不意味着用户模式应用程序可以关闭hypervisor，这是因为我们没有将CR3更改为目标用户模式进程，也不将当前权限级别更改为用户模式，因此，如果你希望用户模式应用程序能够执行此任务，则必须考虑这些情况。
现在，我们的RunOnProcessorForTerminateVMX在所有内核上分别执行CPUID。
BOOLEAN RunOnProcessorForTerminateVMX(ULONG ProcessorNumber)
{
KIRQL OldIrql;
KeSetSystemAffinityThread((KAFFINITY)(1 << ProcessorNumber));
OldIrql = KeRaiseIrqlToDpcLevel();
// Our routine is VMXOFF
INT32 cpu_info[4];
__cpuidex(cpu_info, 0x41414141, 0x42424242);
KeLowerIrql(OldIrql);
KeRevertToUserAffinityThread();
return TRUE;
}在我们的EXIT_REASON_CPUID中，我们知道如果处理程序返回true，则必须将其关闭，因此你应该考虑其他事项。例如，Windows希望每当VM退出处理程序返回时都运行客户_RIP和GUEST_RSP，因此我们必须将它们保存在某些位置，并在以后使用它们还原Windows状态。
我们还必须增加GUEST_RIP，因为我们想在CPUID之后恢复状态。
case EXIT_REASON_CPUID:
{
Status = HandleCPUID(GuestRegs); // Detect whether we have to turn off VMX or Not
if (Status)
{
// We have to save GUEST_RIP & GUEST_RSP somewhere to restore them directly
ULONG ExitInstructionLength = 0;
gGuestRIP = 0;
gGuestRSP = 0;
__vmx_vmread(GUEST_RIP, &gGuestRIP);
__vmx_vmread(GUEST_RSP, &gGuestRSP);
__vmx_vmread(VM_EXIT_INSTRUCTION_LEN, &ExitInstructionLength);
gGuestRIP += ExitInstructionLength;
}
break;
}MainVMExitHandler又被称为VMExitHandler（来自VMExitHandler.asm的组装函数），让我们详细了解一下。
首先，我们得把以前定义的一些变量代入。
EXTERN gGuestRIP:QWORD EXTERN gGuestRSP:QWORD
现在我们的VMExitHandler像这样工作，每当发生VM退出时，我们的逻辑内核都会按照HOST_RIP中定义的方式执行VMExitHandler，并且我们的RSP设置为HOST_RSP，那么我们必须保存所有寄存器，这意味着我们必须为此创建一个结构目的，使我们能够以类似C结构读取和修改寄存器。
typedef struct _GUEST_REGS
{
ULONG64 rax; // 0x00 // NOT VALID FOR SVM
ULONG64 rcx;
ULONG64 rdx; // 0x10
ULONG64 rbx;
ULONG64 rsp; // 0x20 // rsp is not stored here on SVM
ULONG64 rbp;
ULONG64 rsi; // 0x30
ULONG64 rdi;
ULONG64 r8; // 0x40
ULONG64 r9;
ULONG64 r10; // 0x50
ULONG64 r11;
ULONG64 r12; // 0x60
ULONG64 r13;
ULONG64 r14; // 0x70
ULONG64 r15;
} GUEST_REGS, *PGUEST_REGS;只需按_GUEST_REGS顺序推入所有寄存器，并将RSP作为第一个参数推入MainVMExitHandler（Fastcall RCX），然后删减一些阴影空间。
VMExitHandler如下所示：
VMExitHandler PROC push r15 push r14 push r13 push r12 push r11 push r10 push r9 push r8 push rdi push rsi push rbp push rbp ; rsp push rbx push rdx push rcx push rax mov rcx, rsp ; Fast call argument to PGUEST_REGS sub rsp, 28h ; Free some space for Shadow Section call MainVMExitHandler add rsp, 28h ; Restore the state ; Check whether we have to turn off VMX or Not (the result is in RAX) CMP al, 1 JE VMXOFFHandler ;Restore the state pop rax pop rcx pop rdx pop rbx pop rbp ; rsp pop rbp pop rsi pop rdi pop r8 pop r9 pop r10 pop r11 pop r12 pop r13 pop r14 pop r15 sub rsp, 0100h ; to avoid error in future functions JMP VM_Resumer VMExitHandler ENDP
从上面的代码中，当我们从MainVMExitHandler返回时，我们必须检查MainVMExitHandler的返回结果（在RAX中）是否告诉我们关闭hypervisor还是继续执行hypervisor。
如果需要继续，则重启寄存器状态并跳转到我们的VM_Resumer函数。
VM_Resumer只执行_vmx_vmresume，处理器把RIP设为GUEST_RIP。
VOID VM_Resumer(VOID)
{
__vmx_vmresume();
// if VMRESUME succeed will never be here !
ULONG64 ErrorCode = 0;
__vmx_vmread(VM_INSTRUCTION_ERROR, &ErrorCode);
__vmx_off();
DbgPrint("[*] VMRESUME Error : 0x%llx\n", ErrorCode);
// It's such a bad error because we don't where to go !
// prefer to break
DbgBreakPoint();
}但是，如果需要将其关闭呢？
然后基于AL，它跳转到另一个名为VMXOFFHandler的函数。这是一个简单的函数，它执行VMXOFF并关闭hypervisor(在当前的逻辑内核中)，然后将寄存器重启到它们先前的状态，就像我们将它们保存在VMExitHandler中一样。
我们唯一要做的就是将堆栈指针更改为GUEST_RSP（我们保存在gGuestRSP里），然后跳转到GUEST_RIP（保存在gGuestRIP里）。
VMXOFFHandler PROC ; Turn VMXOFF VMXOFF ;INT 3 ;Restore the state pop rax pop rcx pop rdx pop rbx pop rbp ; rsp pop rbp pop rsi pop rdi pop r8 pop r9 pop r10 pop r11 pop r12 pop r13 pop r14 pop r15 ; Set guest RIP and RSP MOV RSP, gGuestRSP JMP gGuestRIP VMXOFFHandler ENDP
现在一切都完成了，我们执行了常规的Windows（驱动程序）例程，我的意思是从RunOnProcessorForTerminateVMX执行的最后一个CPUID之后开始执行，但是现在我们不在VMX操作中。
VM退出处理程序
将以上所有代码放在一起，现在我们必须管理不同类型的VM-Exit，因此我们需要修改前面说明的MainVMExitHandler。
我们需要管理的第一件事是检测在VMX非根操作中执行的每条VMX指令，这可以使用以下代码完成：
// 25.1.2 Instructions That Cause VM Exits Unconditionally
// The following instructions cause VM exits when they are executed in VMX non-root operation: CPUID, GETSEC,
// INVD, and XSETBV. This is also true of instructions introduced with VMX, which include: INVEPT, INVVPID,
// VMCALL, VMCLEAR, VMLAUNCH, VMPTRLD, VMPTRST, VMRESUME, VMXOFF, and VMXON.
case EXIT_REASON_VMCLEAR:
case EXIT_REASON_VMPTRLD:
case EXIT_REASON_VMPTRST:
case EXIT_REASON_VMREAD:
case EXIT_REASON_VMRESUME:
case EXIT_REASON_VMWRITE:
case EXIT_REASON_VMXOFF:
case EXIT_REASON_VMXON:
case EXIT_REASON_VMLAUNCH:
{
DbgPrint("\n [*] Target guest tries to execute VM Instruction ,"
"it probably causes a fatal error or system halt as the system might"
" think it has VMX feature enabled while it's not available due to our use of hypervisor.\n");
DbgBreakPoint();
ULONG RFLAGS = 0;
__vmx_vmread(GUEST_RFLAGS, &RFLAGS);
__vmx_vmwrite(GUEST_RFLAGS, RFLAGS | 0x1); // cf=1 indicate vm instructions fail
break;
}正如我在DbgPrint中告诉你的那样，执行此类VMX指令最终将导致BSOD，因为在我们的hypervisor出现之前可能会对hypervisor的存在进行某些检查，因此执行这些指令的例程（当然，它来自内核）可能认为可以执行这些指令，如果对它们的管理不善（很常见），则会看到BSOD，因此必须找出调用此类指令的原因并手动将其禁用。
如果你配置了任何基于CPU的控件，或者你的处理器支持任何CR Access Exit控件的1-设置，则可以使用上文所述的函数进行管理。
case EXIT_REASON_CR_ACCESS:
{
HandleControlRegisterAccess(GuestRegs);
break;
}如果你未设置任何MSR位（因此导致每个RDMSR和WRMSR退出），或者你在MSRBitMaps中设置了任何位，则MSR访问也是如此：那么你必须使用以下RDMSR函数来管理它们：
case EXIT_REASON_MSR_READ:
{
ULONG ECX = GuestRegs->rcx & 0xffffffff;
DbgPrint("[*] RDMSR (based on bitmap) : 0x%llx\n", ECX);
HandleMSRRead(GuestRegs);
break;
}然后这段代码用于管理WRMSR：
case EXIT_REASON_MSR_WRITE:
{
ULONG ECX = GuestRegs->rcx & 0xffffffff;
DbgPrint("[*] WRMSR (based on bitmap) : 0x%llx\n", ECX);
HandleMSRWrite(GuestRegs);
break;
}如果要检测I/O指令执行，则：
case EXIT_REASON_IO_INSTRUCTION:
{
UINT64 RIP = 0;
__vmx_vmread(GUEST_RIP, &RIP);
DbgPrint("[*] RIP executed IO instruction : 0x%llx\n", RIP);
DbgBreakPoint();
break;
}如果要使用上述函数，请不要忘记设置足够的基于CPU的控制字段。
对我们来说重要的最后一件事是CPUID Handler，它调用HandleCPUID（如上所述），如果结果为true，则保存GUEST_RSP和GUEST_RIP，以便在我们的内核中执行VMXOFF之后可以使用这些值来恢复状态。
case EXIT_REASON_CPUID:
{
Status = HandleCPUID(GuestRegs); // Detect whether we have to turn off VMX or Not
if (Status)
{
// We have to save GUEST_RIP & GUEST_RSP somewhere to restore them directly
ULONG ExitInstructionLength = 0;
gGuestRIP = 0;
gGuestRSP = 0;
__vmx_vmread(GUEST_RIP, &gGuestRIP);
__vmx_vmread(GUEST_RSP, &gGuestRSP);
__vmx_vmread(VM_EXIT_INSTRUCTION_LEN, &ExitInstructionLength);
gGuestRIP += ExitInstructionLength;
}
break;
}让我们测试一下！
现在是时候测试我们的hypervisor了。
虚拟化所有内核
首先，我们必须加载驱动程序。

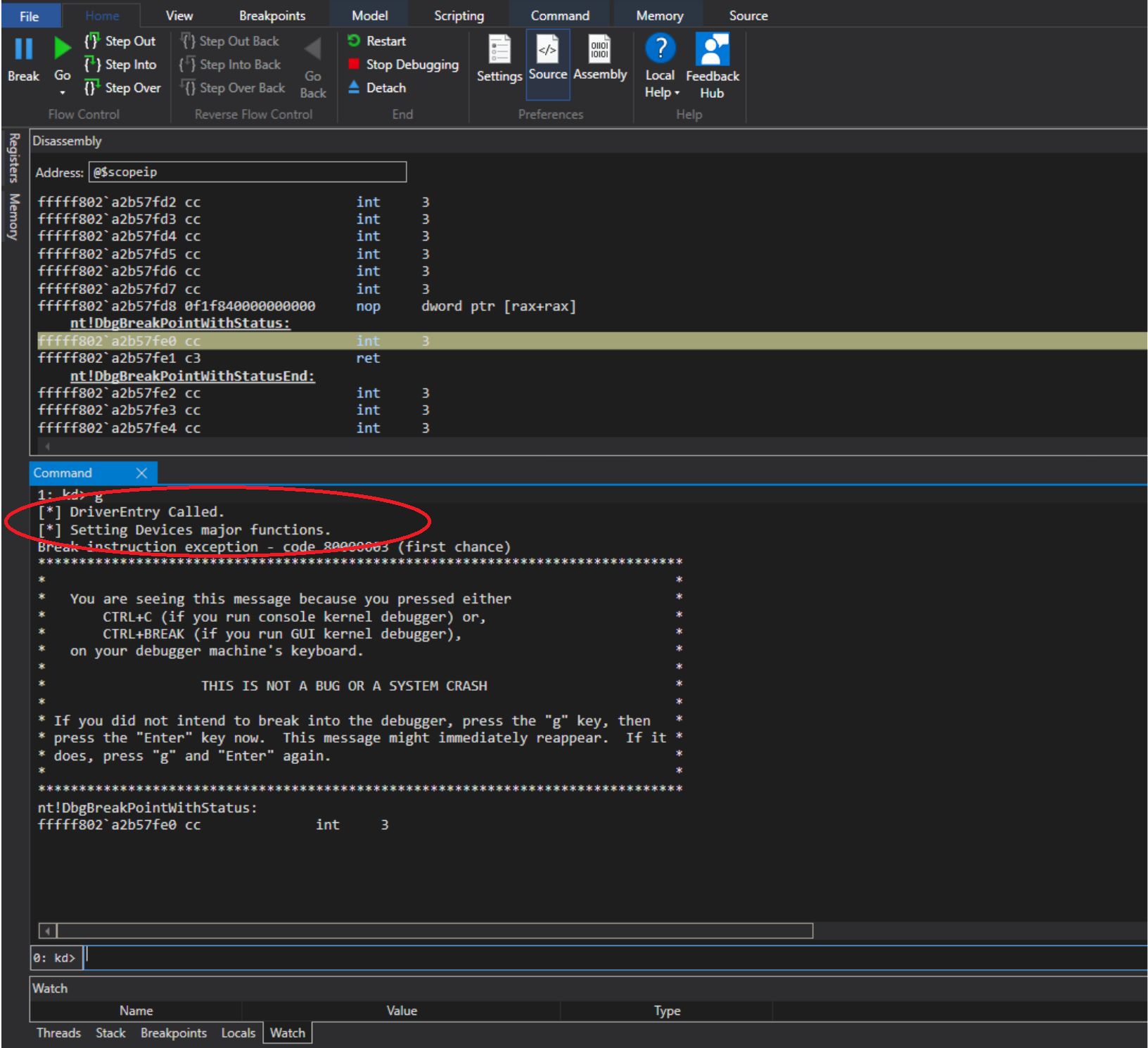

运行驱动程序
然后调用了DriverEntry，因此我们必须运行我们的用户模式应用程序以虚拟化所有内核。

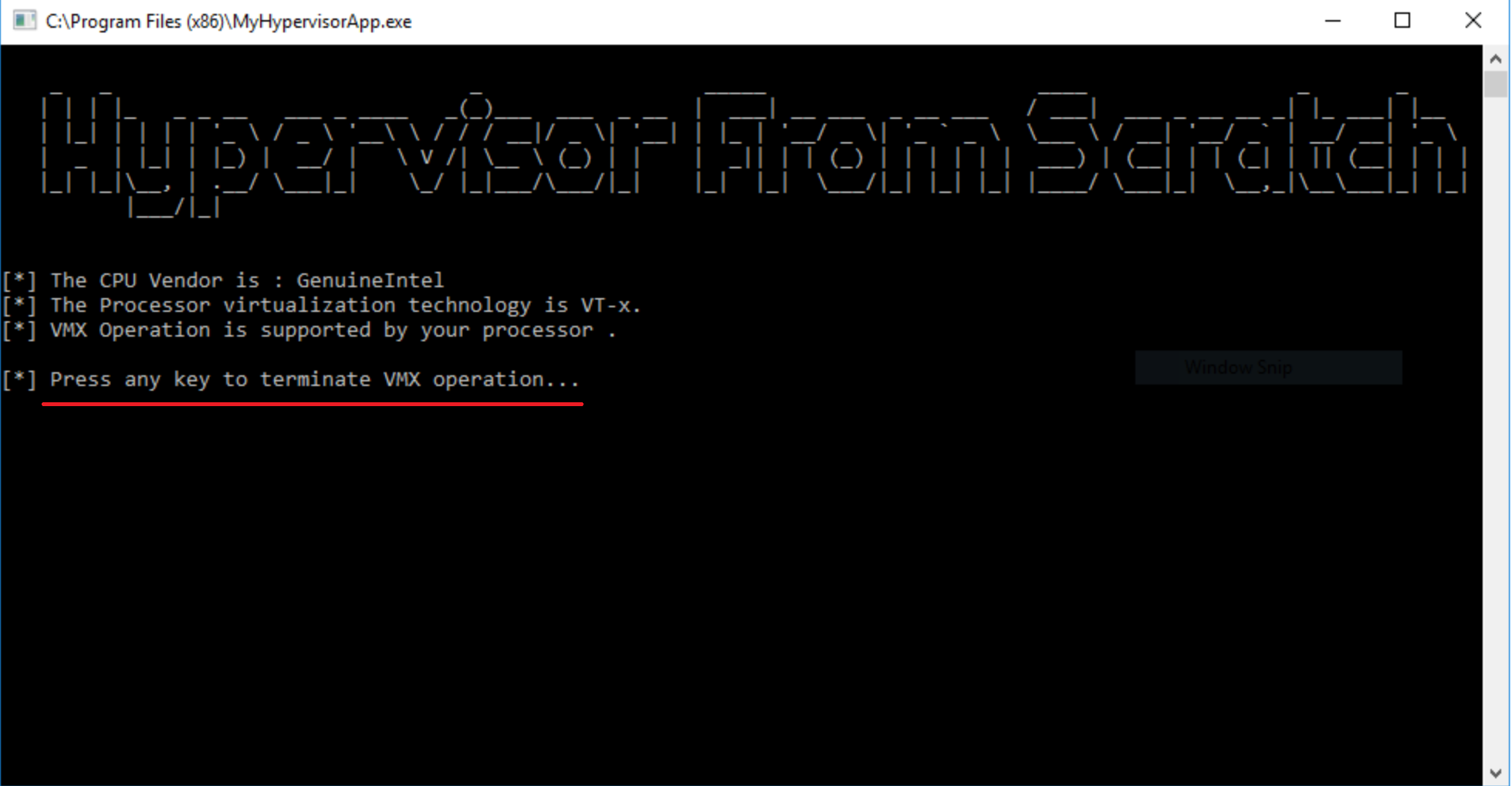

来自 Scratch App的hypervisor
你会看到，如果你按任意键或关闭此窗口，则会调用DrvClose并重启状态（VMXOFF）。

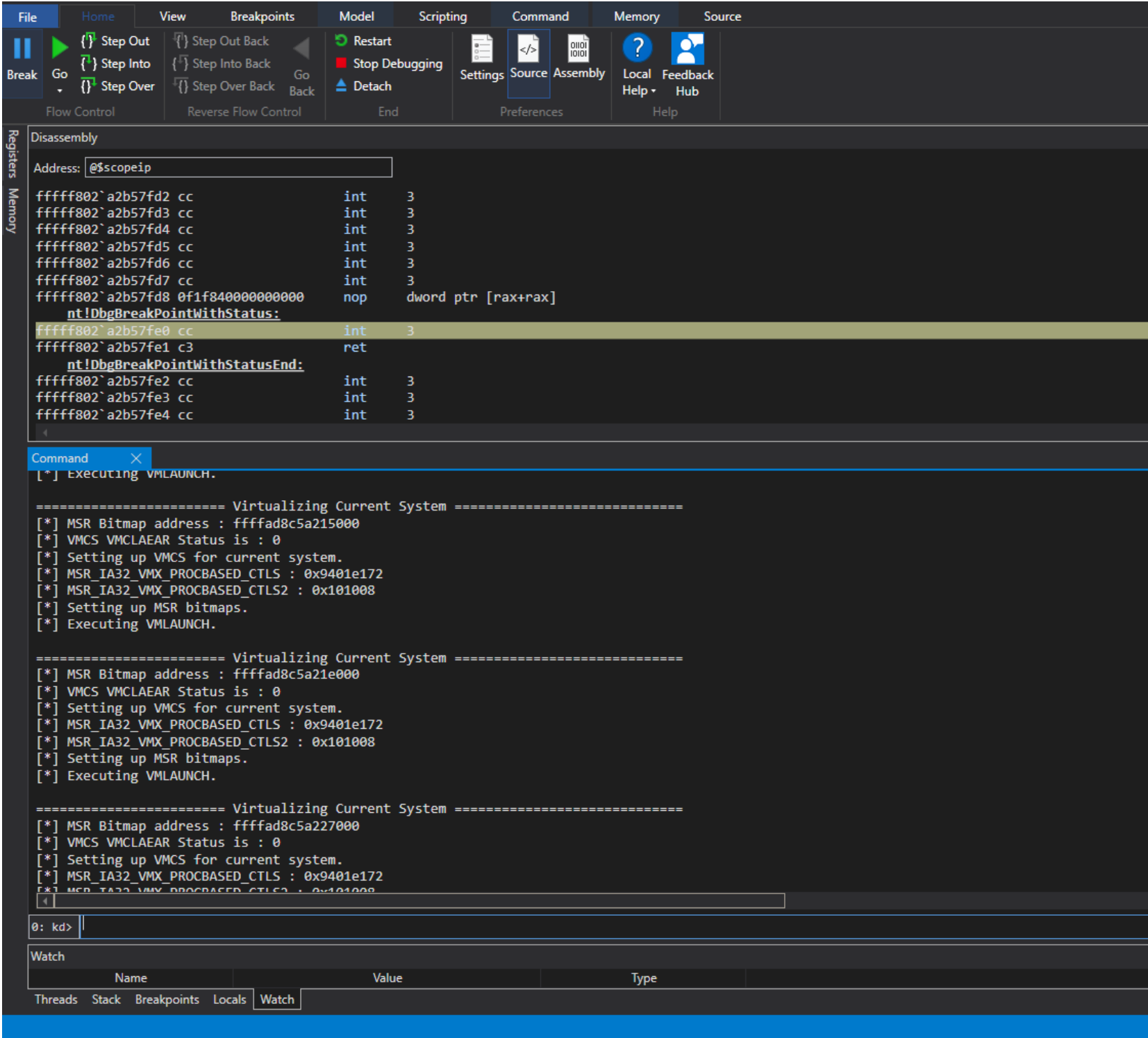

驱动日志
现在，所有内核都位于hypervisor。
使用Hypervisor更改CPUID
现在让我们测试一下hypervisor的存在，在本例中，我使用了Immunity Debugger通过自定义EAX执行CPUID。不过，你可以使用任何其他调试器或任何自定义应用程序。

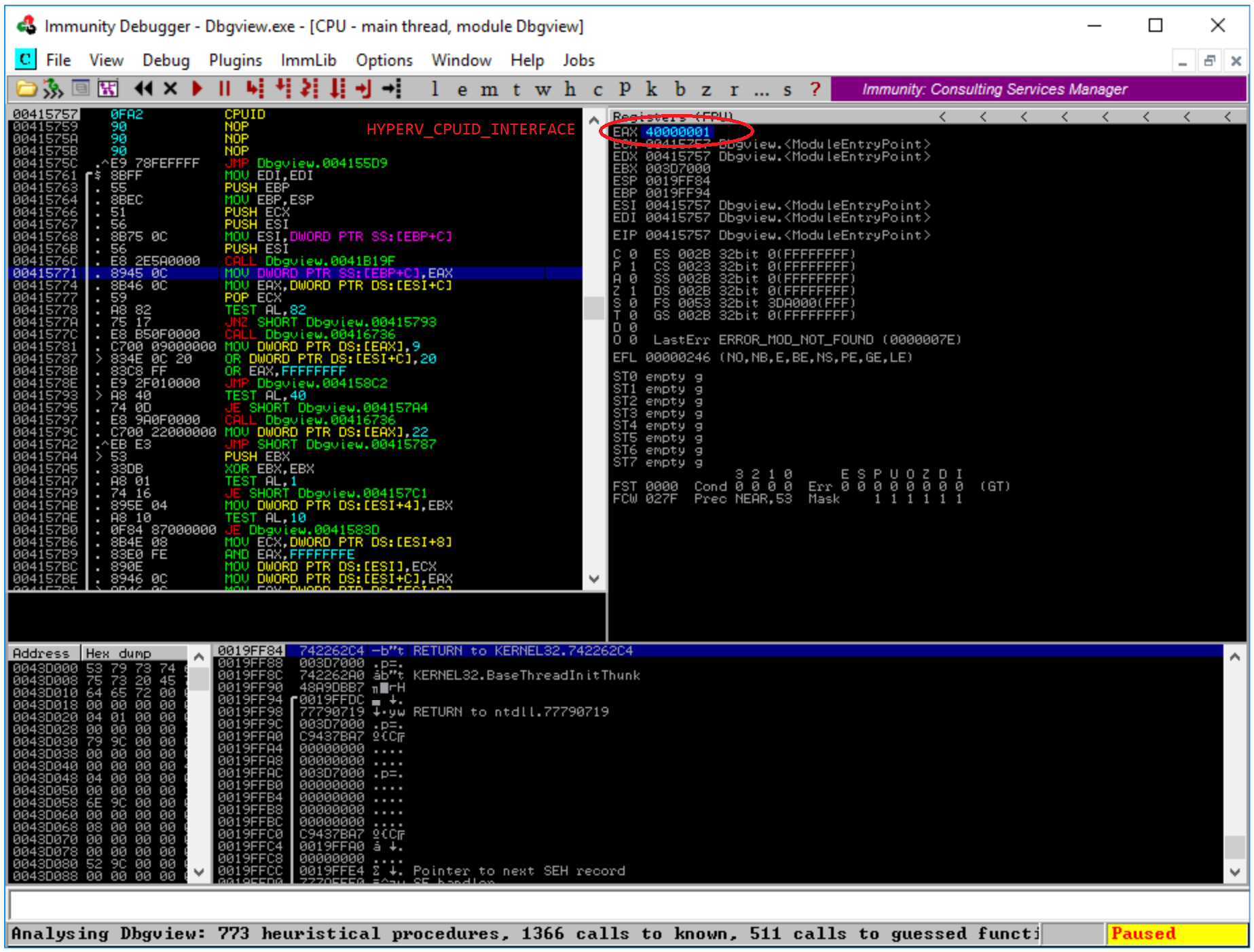

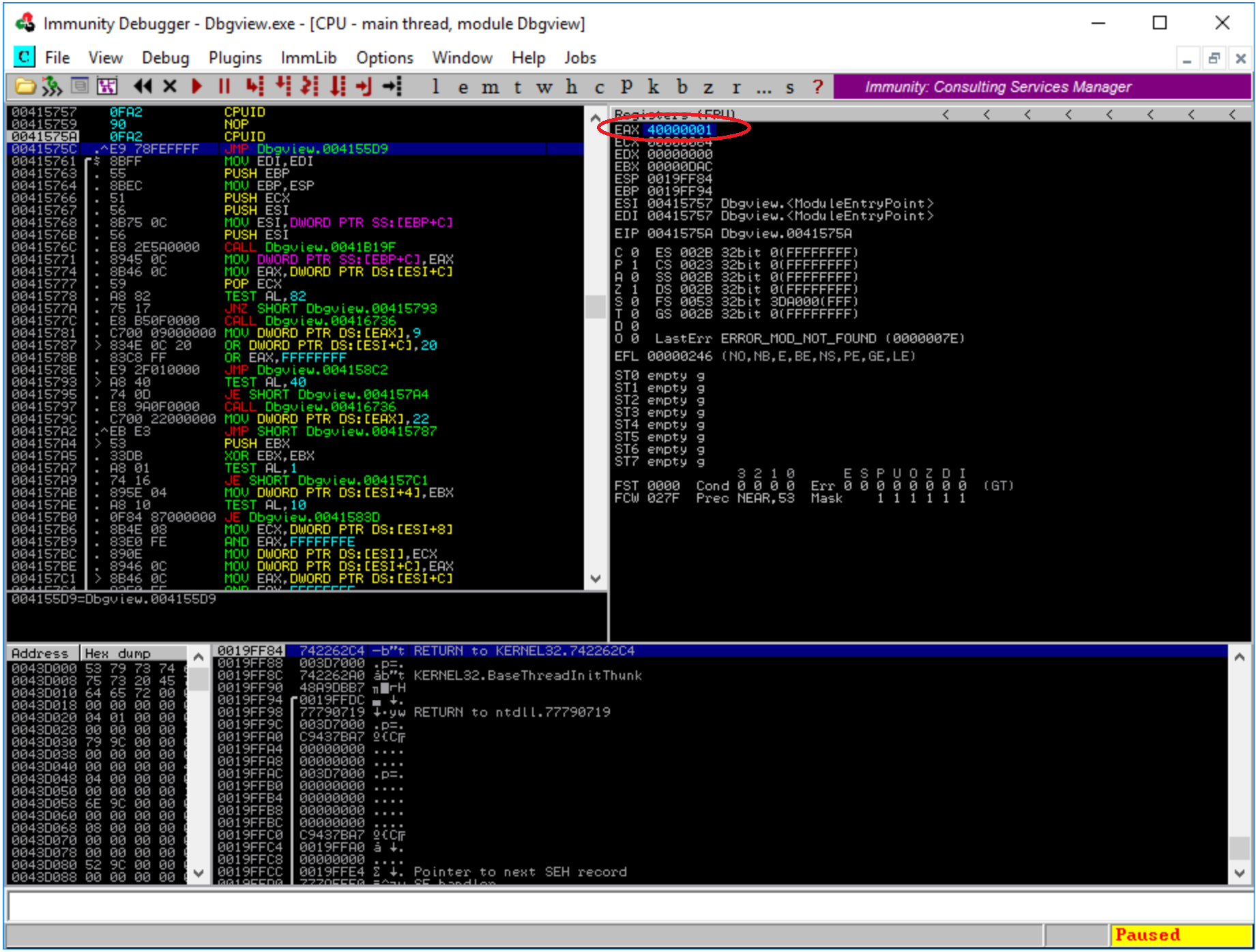

将0x40000001设置为RAX
你必须将EAX手动设置为HYPERV_CPUID_INTERFACE（0x40000001），然后执行CPUID。

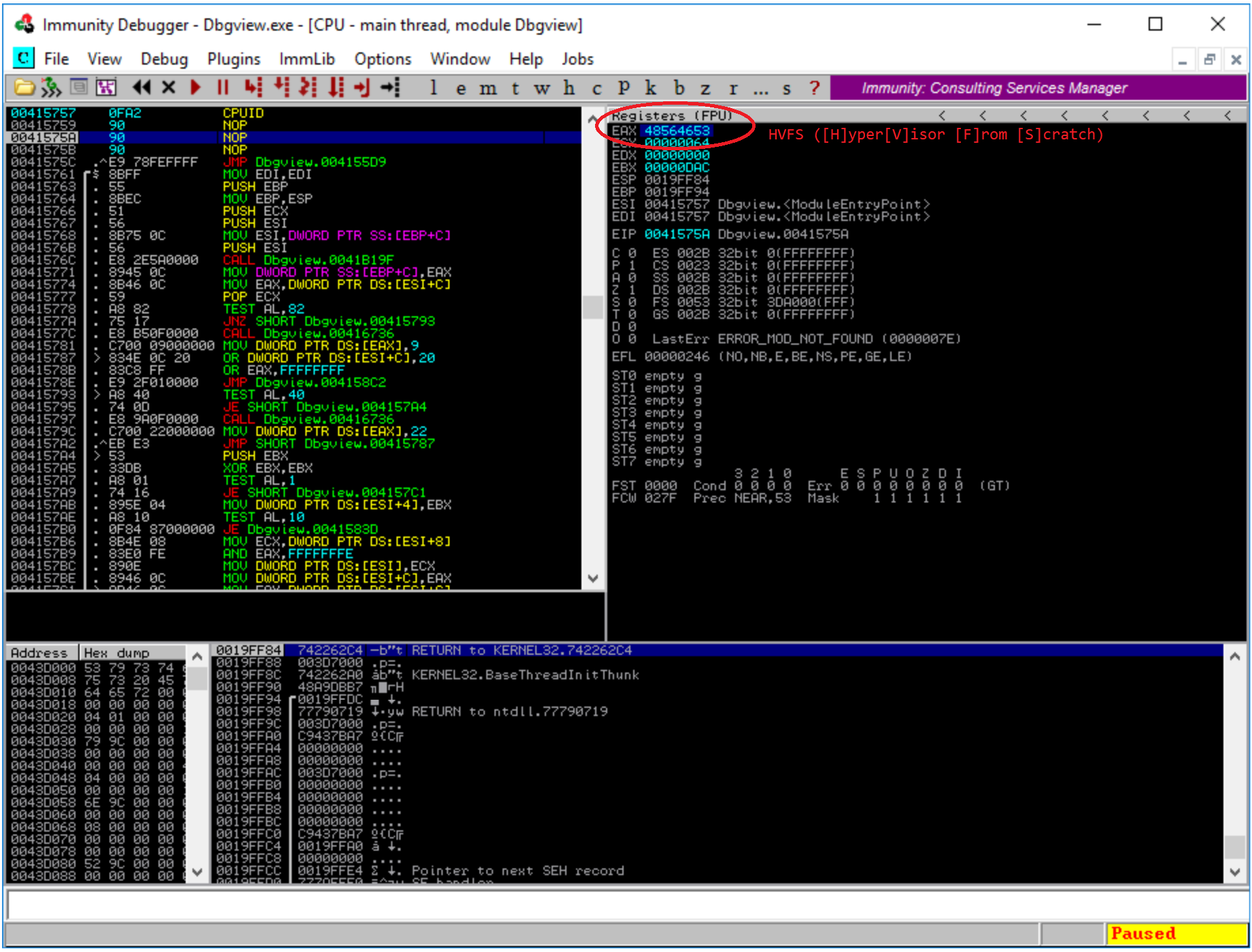

HVFS在RAX中
如你所见，HVFS（0x48564653）在EAX上，因此我们使用hypervisor成功挂钩了CPUID执行。
在没有hypervisor的情况下测试HYPERV_CPUID_INTERFACE
现在，你必须关闭用户模式应用程序窗口，以便在所有内核上执行VMXOFF，让我们再次测试上面的示例。

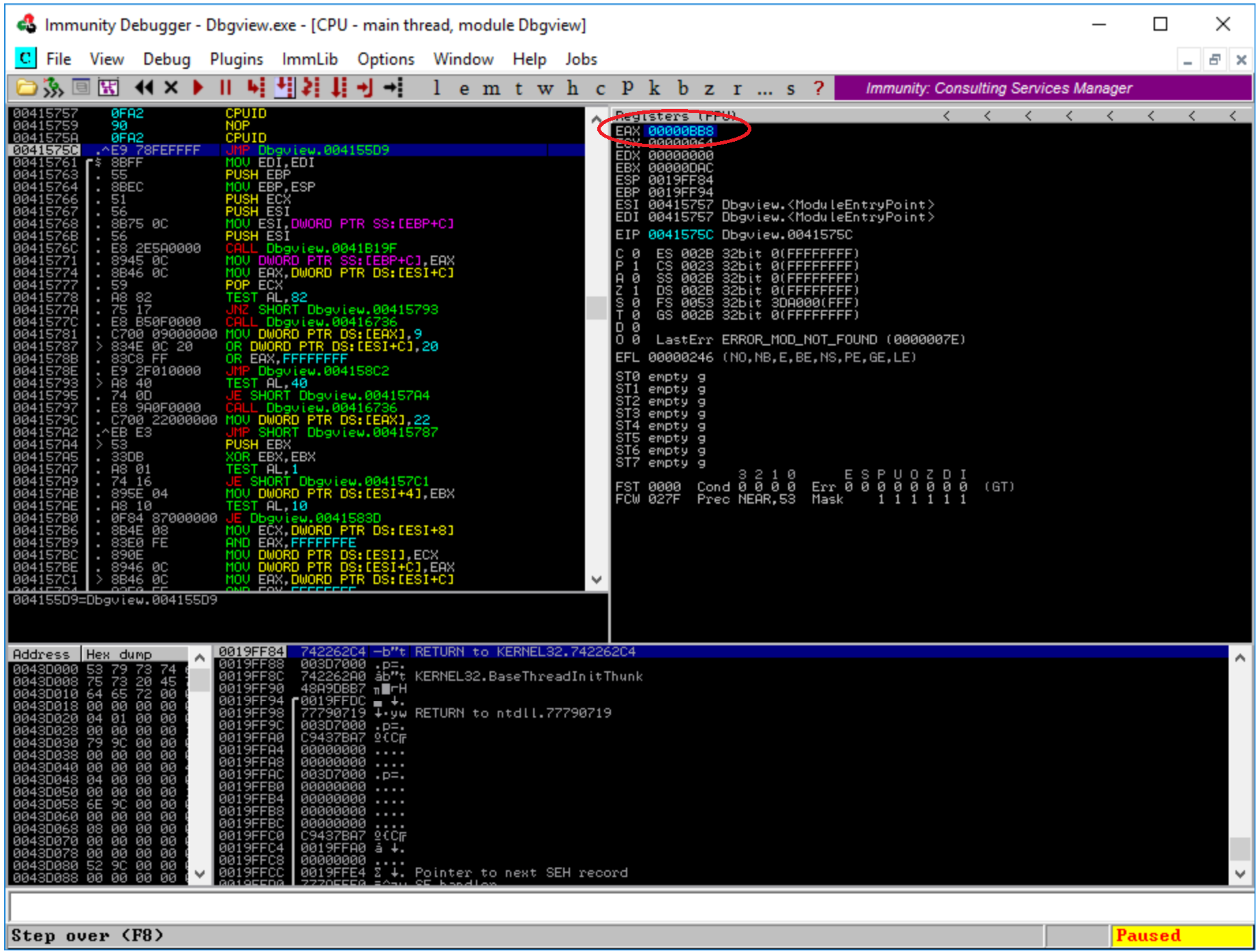

在没有hypervisor的情况下测试CPUID
此时，你可以看到原始结果出现了。
检测MSR读写（MSRBitmap）
为了测试MSR位图，我创建了一个本地内核调试器（使用Windbg）。在Windbg中，你可以执行RDMSR和WRMSR来读取和写入MSR，就像使用系统驱动程序执行RDMSR和WRMSR一样。
在我们的VirtualizeCurrentSystem函数中，添加了以下行。
SetMSRBitmap(0xc0000082, ProcessorID, TRUE, TRUE);

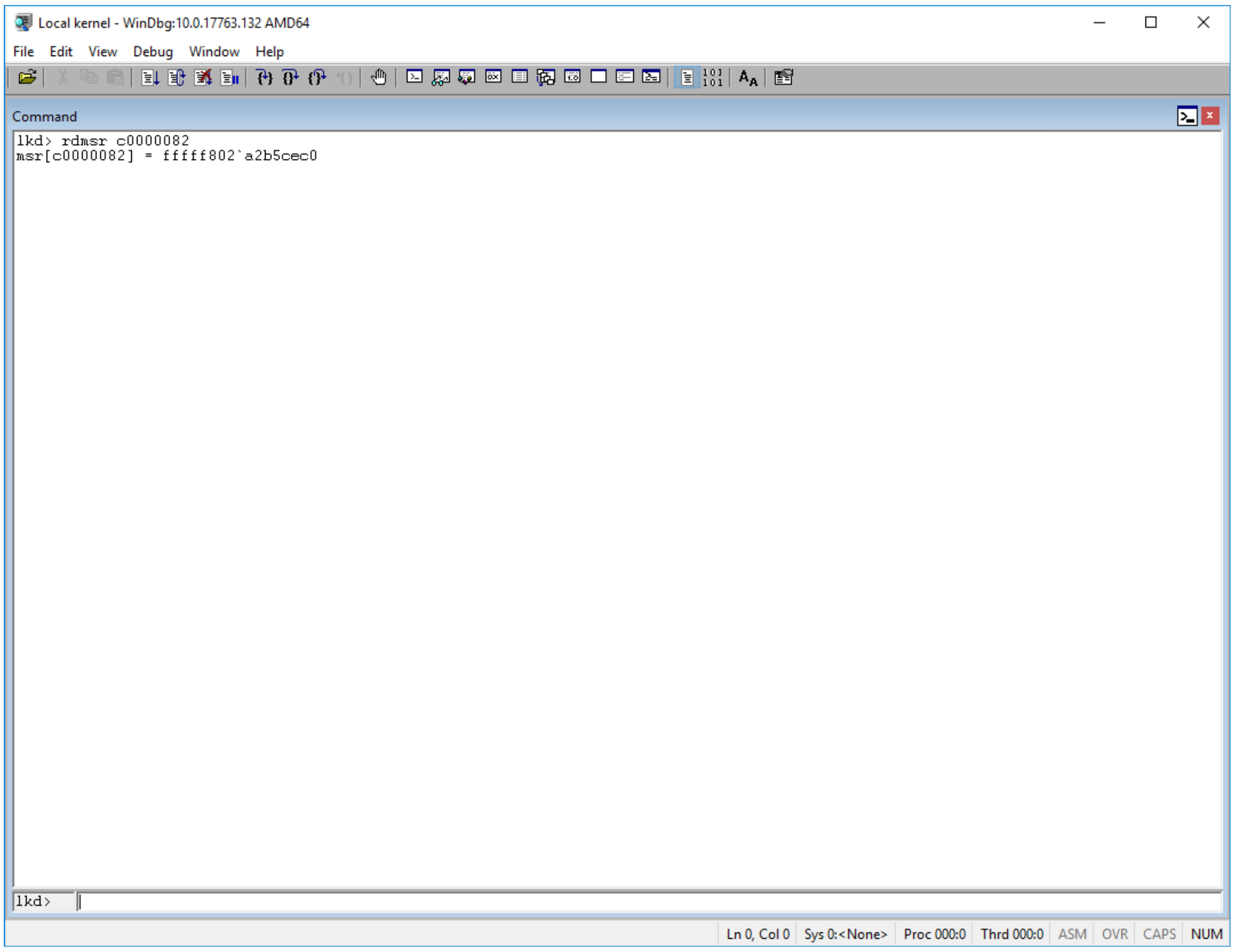

Windbg本地调试器（RDMSR和WRMSR）
在远程调试器系统中，你可以看到如下结果：

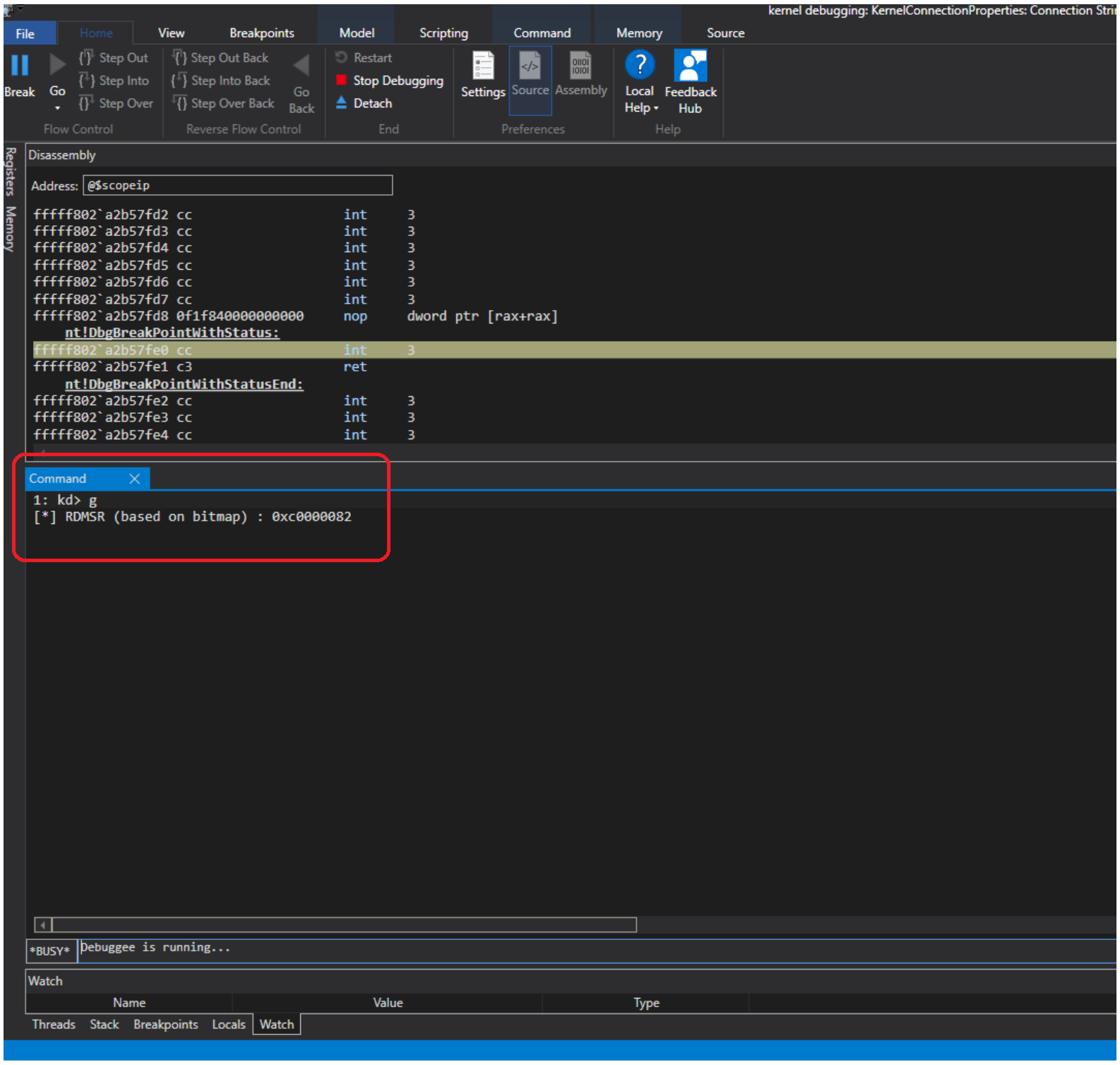

检测到远程内核调试器RDMSR执行！
可以看出，检测到RDMSR的执行。
总结
在这7部分中，我们看到了如何通过为每个逻辑内核分别配置VMCS字段来虚拟化已经运行的系统。然后，我们使用hypervisor来更改CPUID指令的结果，并监控对控制寄存器或MSR的每次访问，在这些操作以后我们的hypervisor准备完成，就可以使用扩展页表了。我个人认为，hypervisor中最有趣的工作都可以使用EPT来完成，因为它具有特殊的日志记录机制，例如页面读写访问检测。
